Двухосевой привод для фонтанных насадок OASE Multi Directional Drive S 2D/DMX/02

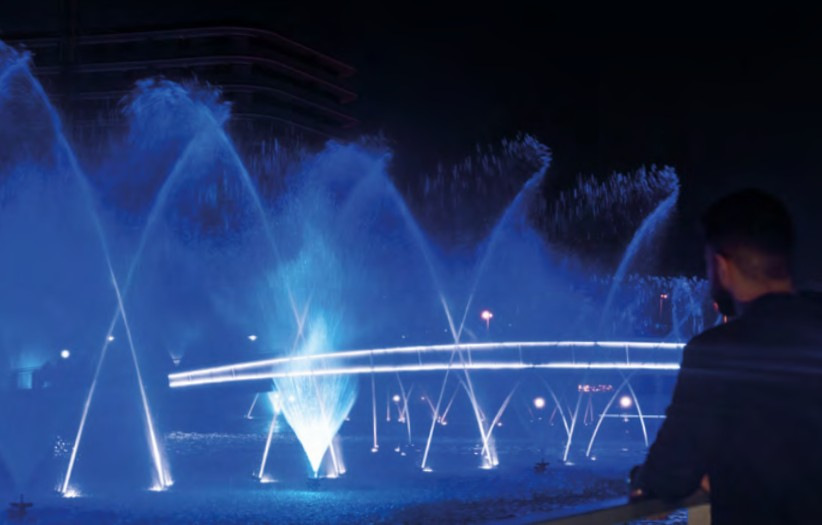

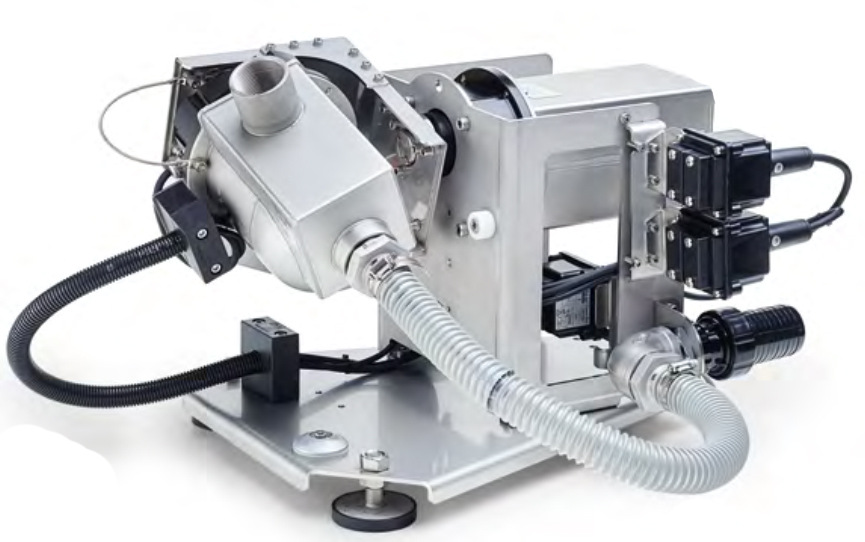

OASE Multi Directional Drive S 2D — подводный поворотный привод, который приводит фонтанную насадку в движение по двум осям, X и Y. Насадка может отклоняться до 90° в каждом направлении, описывать круги, «восьмёрки», волны и любые траектории, заданные программой. Благодаря этому одна струя превращается в живой, «танцующий» элемент шоу. Группа приводов создаёт синхронные волны, сходящиеся и расходящиеся лучи, водные «вееры» и сложные хореографии в такт музыке. Высота струи при этом достигает 8 метров.

Привод рассчитан на разные насадки. OASE предлагает готовые решения с прозрачной струйной насадкой Comet 15-15 silver и с многоструйной Cluster Eco 15-38. Для подсветки движущейся струи есть светодиодный модуль LED Modul MDD S/DMX/02, который поворачивается вместе с насадкой. В сочетании с управляемым насосом Varionaut 400 одновременно меняются направление и высота струи, что открывает практически неограниченные возможности для водных шоу в рамках концепции OASE Dynamic+.

Привод работает от безопасного напряжения 24 В DC. Энергоэффективный двигатель потребляет всего 44 Вт, а управление по DMX/RDM выполняется по 8 каналам. Подключение выполняется по принципу Plug and Spray. Прочная конструкция из нержавеющей стали AISI 304 со степенью защиты IP68 рассчитана на установку под водой при уровне воды от 300 до 390 мм. Привод подходит для пресной и бассейновой воды.

Преимущества

• Движение по двум осям — отклонение до 90° по X и Y.
• Высота струи до 8 м — динамичные подвижные эффекты.
• Скорость поворота до 72°/с — быстрые и плавные траектории.
• Разные насадки — Comet 15-15 silver, Cluster Eco 15-38 и другие.
• Опциональная подсветка — LED Modul MDD S/DMX/02, движется вместе со струёй.
• Управление DMX/RDM — 8 каналов, синхронизация с музыкой и светом.
• Безопасные 24 В DC — энергоэффективный двигатель 44 Вт.
• Нержавеющая сталь AISI 304, IP68 — надёжная работа под водой.

Гидравлические параметры

Потери давления в самом приводе (высота струи — расход — перепад давления):

• 1 м — 50 л/мин — 0,04 бар
• 2 м — 70 л/мин — 0,07 бар
• 4 м — 100 л/мин — 0,12 бар
• 6 м — 130 л/мин — 0,21 бар
• 8 м — 170 л/мин — 0,35 бар

С насадкой Comet 15-15 silver (арт. 48276 + 72887):

• 1 м — 44 л/мин — 0,13 бар
• 2 м — 67 л/мин — 0,31 бар
• 4 м — 98 л/мин — 0,58 бар
• 6 м — 120 л/мин — 0,88 бар
• 8 м — 138 л/мин — 1,18 бар

С насадкой Cluster Eco 15-38 (арт. 45480 + 72887):

• 1 м — 56 л/мин — 0,17 бар
• 2 м — 79 л/мин — 0,35 бар
• 4 м — 111 л/мин — 0,64 бар
• 6 м — 138 л/мин — 0,94 бар
• 8 м — 166 л/мин — 1,21 бар

Технические характеристики

• Диапазон поворота: 90° по каждой оси (регулируемый)
• Максимальная скорость поворота: 72°/с
• Максимальная высота струи: 8 м
• Уровень воды: от 300 до 390 мм
• Максимальное рабочее давление: 1,3 бар
• Подключение насадки: G1½ (внутренняя резьба)
• Подключение на стороне давления: G2
• Напряжение: 24 В DC
• Номинальный ток: 1,8 А
• Потребляемая мощность: 44 Вт
• Управление: DMX/RDM, 8 каналов, через DMX-Box / 01
• Подключение питания: PowerBox 24 V DC/01
• Степень защиты: IP68

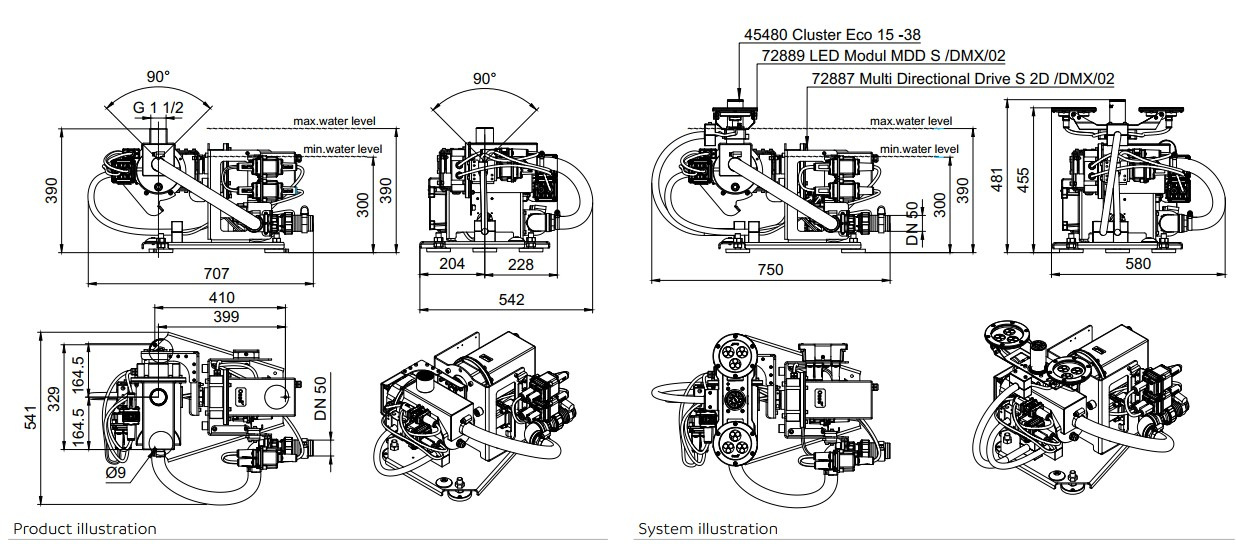

• Размеры (Д × Ш × В): 606 × 541 × 390 мм
• Материал: нержавеющая сталь 1.4301 (AISI 304)
• Вес: 31 кг
• Применение: пресная и бассейновая вода

Аксессуары

• Насадка Comet 15-15 silver (арт. 48276)
• Насадка Cluster Eco 15-38 (арт. 45480)
• Светодиодный модуль LED Modul MDD S/DMX/02 (арт. 72889)
• Насос Varionaut 400/DMX/02 (арт. 46421)
• Проставка с заглушками (арт. 46230)
• Кабели DMX 1,0 / 1,5 / 3,0 / 5,0 / 10,0 / 20,0 м (арт. 12368, 49628, 12369, 12371, 12372, 12373)
• Терминальный резистор для шины DMX (арт. 12007)
• DMX-Box / 01 (арт. 57646)
• Кабели питания 24 В DC 1,0 / 1,5 / 3,0 / 7,5 / 15,0 м (арт. 12762, 49629, 12552, 12553, 11720)
• PowerBox 24 V DC/01 (арт. 50493)
• Подводный блок питания 250/24 V/01 (арт. 50733)
• Контроллеры WECS III 512/DMX/02 (арт. 84966), WECS III 1024/DMX/02 (арт. 84967), WECS III Multimedia Controller D2 (арт. 87750)
